刀塔式带Y轴车铣复合车床 ， 端面和侧面可配动力头。 可以实现端面和侧面的钻孔 ， 攻牙及铣扁加工。 适合有色金属复杂工艺—次成型加工 ， 尾顶行程550mm。
可液压油缸控制尾座。
机床特点：车铣复合数控车床是针对中小型精密复杂零件而设计的、高精度、高性能的精密车铣复合加工机床，配备台湾原装齿轮动力轴、可进行高精度、高效率的侧铣、侧钻、侧攻等复合加工。整机采用钣金框架结构，优质冷轧钢板，重量轻，强度高 兼具韧性、硬、刚的优良力学性能
返回列表
刀塔式带Y轴车铣复合车床 ， 端面和侧面可配动力头。 可以实现端面和侧面的钻孔 ， 攻牙及铣扁加工。 适合有色金属复杂工艺—次成型加工 ， 尾顶行程550mm。
可液压油缸控制尾座。
数控车铣复合车床是针对中小型精密复杂零件而设计的、高精度、高性能的精密车铣复合加工机床，配备台湾原装齿轮动力轴、可进行高精度、高效率的侧铣、侧钻、侧攻等复合加工。
|
标准配置明细 |
||||
|
台湾新代系统22TB |
自动润滑系统 |
|||
|
全封闭防护罩 |
切屑液系统 |
|||
|
主轴电机11KW/主轴驱动器18.5KW |
机床照明LED工作灯 |
|||
|

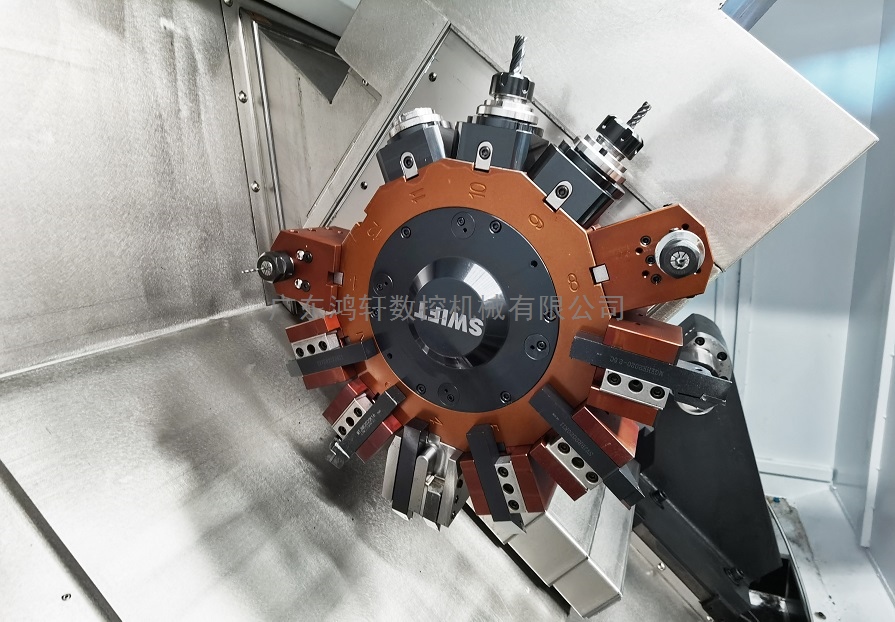

台湾SWIFT 16Y-290-12工位动力刀塔 |
8寸液压卡盘 |
|||
|
外径刀座1个，内径刀座1个，方刀座1个 |
90°动力头1个,0°动力头1个。 |
|||
|
刚性功牙 |
豪华双色警示灯 |
|||
|
USB和以太网接口 |
工具箱和随机技术文件 |
|||
|
主要部件品牌及规格 |
||||
|
部件名称 |
制造商 |
品牌来源地 |
规格 |
|
|
机身 |
鸿轩 |
中国 |
45度整体斜度 |
|
|
主轴 |
御成 |
中国台湾 |
A2-6 |
|
|
X轴Z轴线轨 |
HIWIN/PMI |
中国台湾 |
滚柱线轨35/35 |
|
|
X轴丝杆直径/螺距 |
HIWIN/PMI |
中国台湾 |
Ø32mm/10mm（双螺母） |
|
|
Y轴丝杆直径/螺距 |
HIWIN/PMI |
中国台湾 |
Ø40mm/10mm（双螺母） |
|
|
Z轴丝杆直径/螺距 |
HIWIN/PMI |
中国台湾 |
Ø40mm/11mm（双螺母） |
|
|
X轴丝杠轴承 |
NACHI |
日本 |
NACHI (25×62-4个) |
|
|
Z轴丝杠轴承 |
NACHI |
日本 |
NACHI (25×62-4个) |
|
|
控制系统 |
新代 |
中国台湾 |
22TB |
|
|
主轴伺服单元 |
丹马/新代 |
中国 台湾 |
11KW电机/18.5KW驱动 |
|
|
X/Y/Z轴伺服单元 |
新代 |
中国台湾 |
2.4KW/2.3KW/2.4KW |
|
|
动力头伺服 |
新代 |
中国台湾 |
1.7KW |
|
|
刀塔 |
SWIFT |
中国台湾 |
16Y-290-12工位动力刀塔（80中心高） |
|
|
刀塔电机 |
新代 |
中国 |
1.0KW |
|
|
动力头规格 |
堡威 |
中国 |
ER25 |
|
|
润滑油泵 |
|
中国 |
2.0L |
|
|
冷却水泵 |
洛凯/明泽 |
中国 |
450W |
|

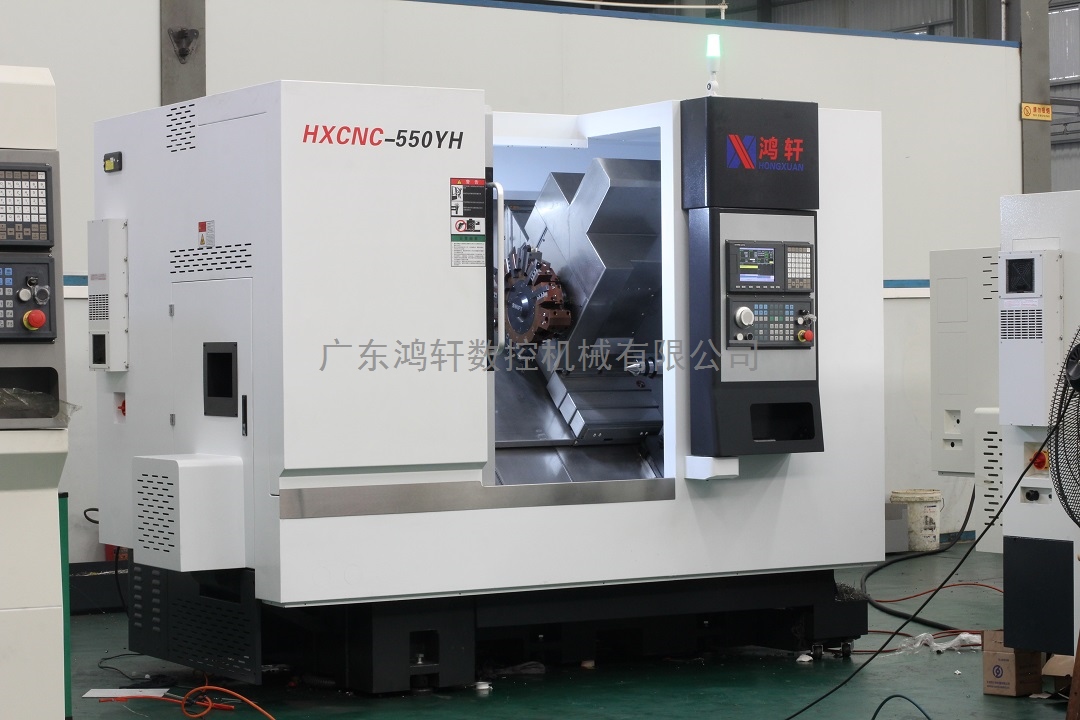

550YH车铣复合机整机采用钣金框架结构，优质冷轧钢板，重量轻，强度高
兼具韧性、硬、刚的优良力学性能.
|
二．技术参数 |
|||
|
加工范围 |
|||
|
床身最大回转直径 |
560MM |
||
|
滑板最大回转直径 |
320MM |
||
|
最大加工直径（盘类） |
450MM |
||
|
最大加工工件长度 |
550MM |
||
|
最大棒料通孔直径 |
Ø52MM |
||
|
行程 |
|||
|
X轴有效行程（半径） |
210MM |
||
|
Y轴有效行程 |
80MM |
||
|
Z轴有效行程 |
550MM |
||
|
主轴 |
|||
|
主轴鼻端形式 |
A2-6 |
||
|
主轴最高转速 |
4500RPM |
||
|
主轴通孔直径 |
Ø66MM |
||
|
主轴电机功率 |
电机11KW/驱动18.5KW |
||
|
液压卡盘及回转油缸规格 |
8寸 |
||
|
主轴中心到地面距离 |
1060mm |
||
|
主轴中心到前门距离 |
440mm |
||
|
进给 |
|||
|
快速移动速率X/Y/Z |
24M/MIN |
||
|
X/Y/Z轴伺服电机 |
2.4KW/2.3KW/2.4KW |
||
|
液压尾座 |
|||
|
尾座套筒规格 |
MT-5 |
||
|
尾座行程 |
450MM |
||
|
尾座压力范围 |
4~25Pa |
||
|
尾座移动方式 |
可程序液压油缸控制 |
||
|
尾座结构方式 |
35MM滚珠线轨 |
||
|
刀塔 |
|||
|
刀塔规格 |
80中心高，12工位动力刀塔（BMT-45) |
||
|
车削刀具规格 |
16*16 |
||
|
镗刀孔径 |
25MM |
||
|
刀位数量 |
12 |
||
|
精度 |
|||
|
定位精度 |
±0.005 |
||
|
重复定位精度 |
±0.004 |
||
|
尺寸重量 |
|||
|
外型尺寸 |
2900*1900*2200 |
||
|
重量 |
3800KG |
||
|
|
1、安装的前期准备 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1）请确保机床放置区域地面基础牢固，大型机器需要预制水泥地基。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2）请预先安装好三相380V，50Hz电源，并确保接地良好，建议附稳压电源。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3）请确保有不低于0.6MPa的气源并且保证压缩空气干燥无水份。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4）请提前准备好润滑油和切屑液，导轨润滑油规格为ISO VG68. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5）请买方指定机台的操作人员和维护人员，并指派专业人员协助我公司进行机床的安装调试。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
调试和验收 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
标准名称 |
标准号 |
|
|||||||||||||||||||||||||
|
|
机床几何精度验收标准 |
JB/T 8771.2-1998 |
|
|||||||||||||||||||||||||
|
|
机床定位精度和重复定位精度验收标准 |
JB/T 8771.4-1998或JISB6330 |
|
|||||||||||||||||||||||||
|
|
1）在安装调试验收工作之前，由买方按第一条要求做好准备工作。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2）外观检验：买卖双方人员进行外观目测检视，工具及配件依合同及附件清点验收。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3）性能、功能验收：依据双方所确定机械及控制器之供货范围进行验收。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
