HXCNC-46ZD刀塔机

详情请咨询联系专业人员：13929229840（同微信）

项目	名称	46ZD参数
行程及最快进给	X轴有效行程（半径）	250mm
	Z轴有效行程	320mm
	X/Z轴快速移动率	30m/min
	X、Z轴伺服电机	新代1.7KW/1.7KW
主轴	主轴鼻端形式	A2-5
	主轴通孔直径	Φ56mm
	主轴最高转速	5500rpm
	主轴伺服电机	5.5KW
	卡盘及回转油缸规格	6寸
	主轴中心到地面距离	1020mm
	主轴中心到前门距离	约320mm
刀塔	伺服刀塔	8/12工位
加工精度	X/Z轴重复定位精度	±0.003mm
加工精度	X/Z轴定位精度	±0.005mm
尾座	尾座结构方式	无

详情请咨询联系专业人员：13929229840（同微信）

加工范围：

名称	46ZD参数
床身最大回转直径	500mm
滑板最大回转直径	260mm
最大加工直径（盘类）	450mm
最大加工工件长度	280mm
最大棒料通孔直径	Φ45mm

详情请咨询联系专业人员：13929229840（同微信）

说明

1、安装的前期准备

1)请确保机床放置区域地面基础牢固，大型机器需要预制水泥地基，地基图另行通知。
2)请预先安装好三相380V，50Hz电源，并确保接地良好，建议附稳压电源。
3)请确保有不低于0.6MPa的气源并且保证压缩空气干燥无水份。
4)请提前准备好润滑油和切屑液，导轨润滑油规格为ISO VG68，选配主轴油冷机为ISO VG10。
5)请买方指定机台的操作人员和维护人员，并指派专门人员协助我公司进行机床的安装调试。

2、调试和验收

标准名称标准号
机床几何精度验收标准JB/T 8771.2-1998
机床定位精度和重复定位精度验收标准JB/T 8771.4-1998或JISB6330
1)在安装调试验收工作之前，由买方按第一条要求做好准备工作。
2)外观检验：买卖双方人员进行外观目测检视，工具及配件依合同及附件清点验收。
3)性能、功能验收：依据双方所确定机械及控制器之供货范围进行验收。
4)机械精度验收：依照我公司提供随机出厂合格证明书上精度检验记录为验收之依据。
5)验收完成后，买方需即时在《安装调试验收单》上签字，一式两份，双方各保管一份。

3、培训

乙方负责为甲方进行技术培训，培训时间为1-2个工作日，培训人员1～5人，培训地点在乙方，也可在甲方公司进行培训。培训内容包括机床结构、性能及功能、数控系统、编程及操作，机床维护保养等知识。培训人员食宿自理。
培训内容
1操作
1)开机、关机步骤：
2)操作面板按键功能介绍;
3)加工程序的开始、中断、结束的操作讲解;
4)ATC中断后恢复;
5)机床操作注意事项介绍;
6)操作练习。
2编程
1)坐标系介绍;
2)G指令、M、S、T指令的介绍;
3)程序的组成结构介绍;
4)程序的编辑、存储、使用的方法说明;
5)编程注意事项介绍;
6)编程练习。
3保养
1)机械结构介绍;
2)日常维护要点介绍;
3)一般故障诊断方法介绍;
4)一般故障排除方法介绍;
5)保养练习。

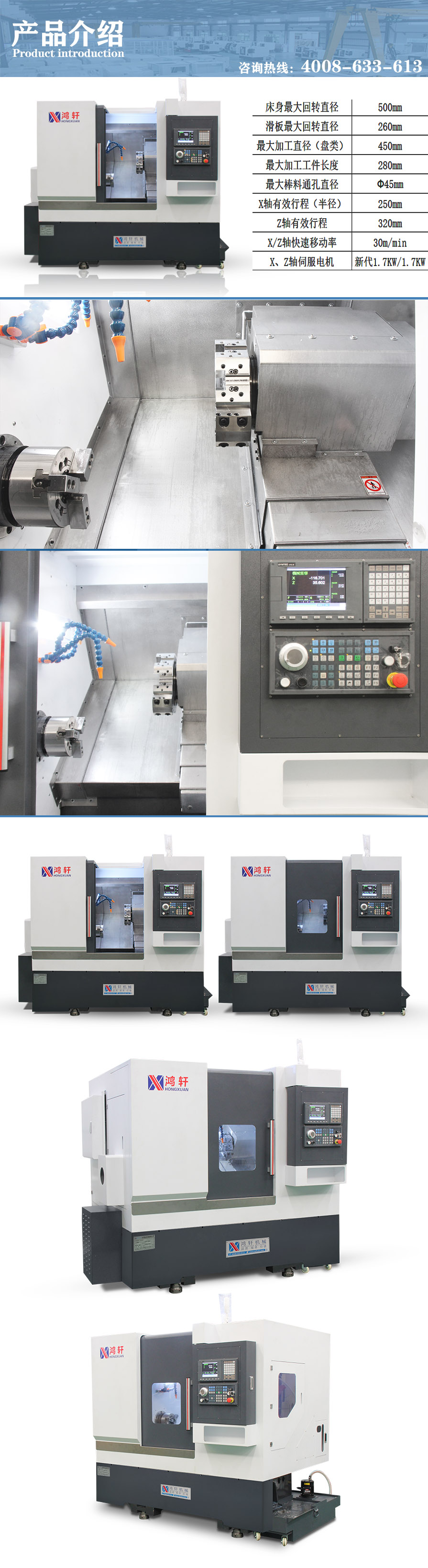

HXCNC-46ZD数控刀塔机
