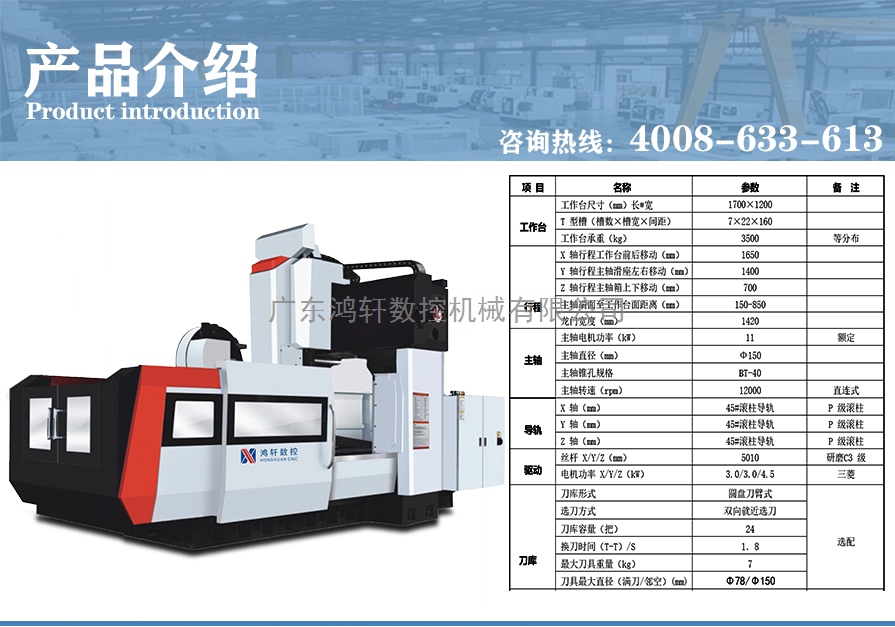

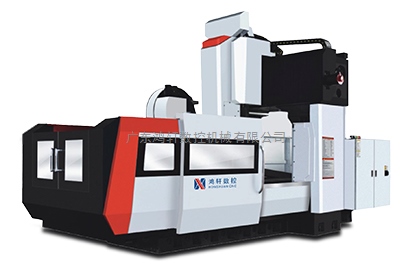

HXCNC-1614快速龙门加工中心该机床为龙门框架固定,工作台移动结构，主要由工作台、床身、立柱、横梁、滑鞍、滑枕、液压系统、润滑系统、冷却过滤系统、
排屑装置、旋转式操作面板以及电控系统等部件组成。
机床特点：HXCNC-1614快速龙门加工中心该机床为龙门框架固定,工作台移动结构，主要由工作台、床身、立柱、横梁、滑鞍、滑枕、液压系统、润滑系统、冷却过滤系统、排屑装置、旋转式操作面板以及电控系统等部件组成。
返回列表
HXCNC-1614快速龙门加工中心该机床为龙门框架固定,工作台移动结构，主要由工作台、床身、立柱、横梁、滑鞍、滑枕、液压系统、润滑系统、冷却过滤系统、
排屑装置、旋转式操作面板以及电控系统等部件组成。

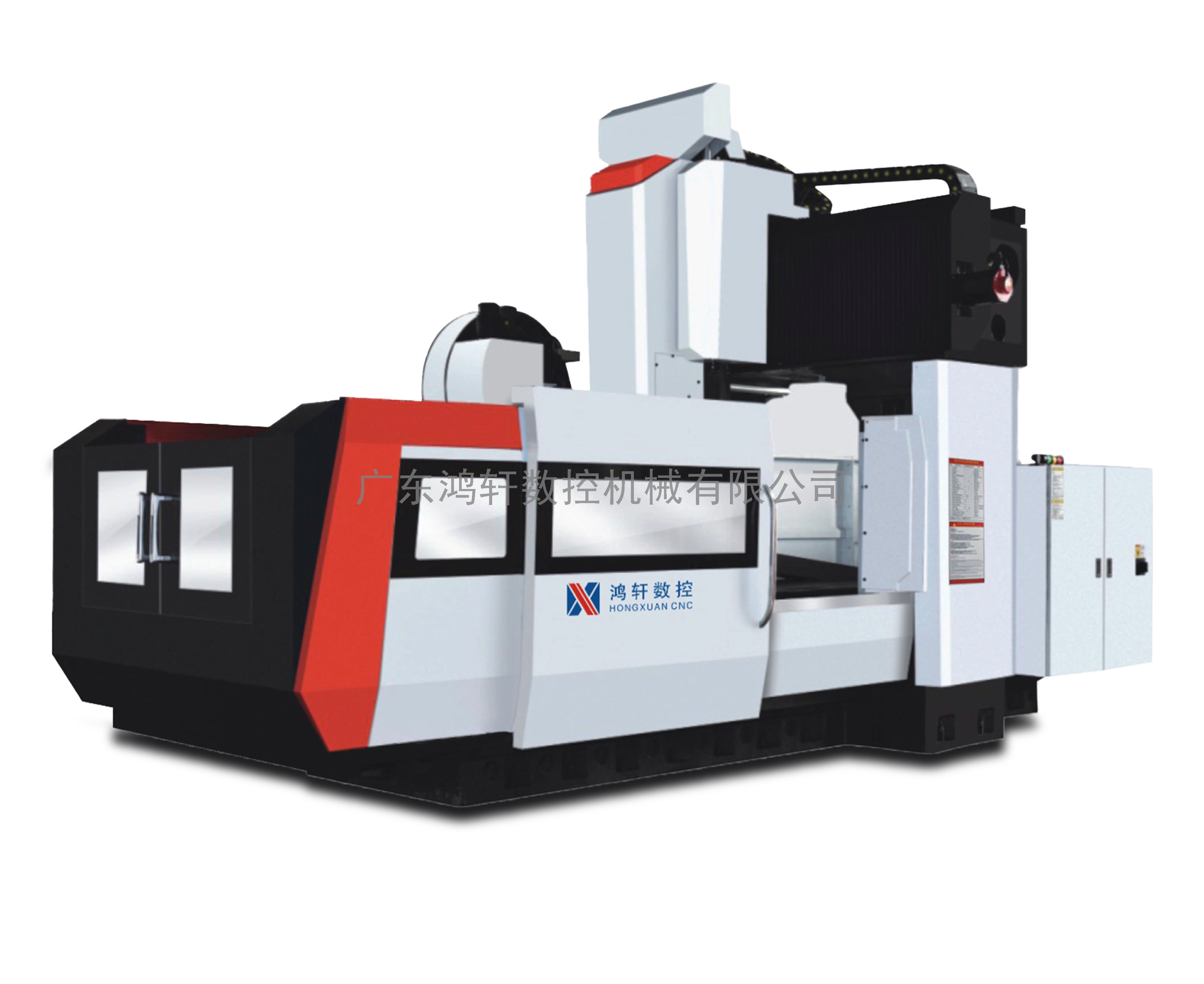

整体结构：该机床为龙门框架固定,工作台移动结构，主要由工作台、床身、立柱、横梁、滑鞍、滑枕、液压系统、润滑系统、冷却过滤系统、排屑装置、旋转式操作面板以及电控系统等部件组成。
各坐标轴定义：
X轴：工作台在床身上做前后纵向运动；
Y轴：滑枕、滑鞍部件在横梁上沿导轨作左右横向运动；
Z轴：滑枕在滑鞍上沿导轨作上下垂直运动；
主轴：主轴选配台湾进口主轴，采用直连式传动无级变速，搭载三菱高输出伺服电机，适合高速切削。 主轴BT50-155-12000，直连式传动。
床身（X轴）：床身和工作台材料均选用高强度优质铸铁，树脂砂造型。床身内部布置加强筋，使床身结构厚重。导轨采用2条重载45滚柱导轨支撑结构，各滚柱直线导轨上密布高承重滑块，从而使机床得到高刚性和长久稳定的精度。传动系统采用交流伺服电机，实现X轴的直线往复运动。
横梁（Y轴）：横梁大件采用高强度优质铸铁，树脂砂造型。Y轴导轨选用进口45#重载滚柱导轨支撑，此结构抗震性能好，刚性强，稳定性佳。传动系统采用交流伺服电机，通过进口联轴器1：1直接联接，带动重载荷滚珠丝杠旋转，实现Y轴的直线往复运动
滑枕（Z轴）：滑枕采用高强度优质铸铁，树脂砂造型，Z轴导轨选用进口45#重载滚柱导轨,强力润滑系统,配合双液压平衡配重系统, 此结构抗震性能好。Z轴伺服系统采用交流伺服电机通过进口联轴器1：1带动重载荷滚珠丝杠旋转，双缸液压氮气平衡，实现Z轴的高精度往复运动，丝杠均采用德国亿孚双螺母滚珠丝杆，并且Z轴配有液压氮气平衡系统，工作更加平稳。
润滑系统：整机的导轨和丝杠均采用加压式集中定时定量润滑系统，在油路中采用先进的加压式计量件进行油量控制；能够对各润滑点的供油周期和供油量进行调整，并通过电气系统控制实现全自动集中润滑。主轴轴承、和丝杠轴承采用德国SKF高级专用锂基润滑脂润滑。
冷却系统（选配）：主轴系统/齿轮变速箱均标配恒温冷却系统。标配两种刀具冷却系统，即切削液装置和切削吹气装置，切削液箱容量300L
排屑装置：分布在工作台两侧各一套螺旋排屑器，设备端部设有提升链式排屑器。
换刀系统：刀库容量为24把，双臂式自动换刀手臂及凸轮换刀机械，以电机驱动，快速稳定。刀套式大容量储刀仓，电机及圆筒凸轮的驱动及定位机构，稳定性高。（选配）
系 统：配置高性能三菱M80系列数控系统，保证了机床控制的稳定性，也保证了用户要求的数控加工功能和辅助功能。
