机械特性：

整体结构采用高级铸铁材质，经热处理消除内应力，确保最佳刚性与高精度持久性。底座配合大跨距的立柱设计，增加立柱与底座的接触面积，大幅增加稳定性与抗振性。Y轴采用加宽线轨设计增加承载稳定性，高刚性结构、结构紧密、为强力切削机种。展现高速加工、高精度及先进控制特性，将加工性能彻底发挥。系列机种主轴采用强力马达驱动，工作台鞍座行程为全程支撑，无悬垂现象，工作台采用固定式、立住移动式结构，CNC控制器之操作简单，加工效率高，并可依需要选择盘式刀库。广泛运用在航太，汽车，精密模具与零件加工工业，提供可靠性高的机械系统与多样选择性，容易操作之软体界面，彻底实现高速高精密加工梦想。

鸿轩数控

注：以上配套厂商为本公司定点供应商，遇有特殊情况供应不上时，将采取同级产品替代，但质量标准不低于上述供应商。

说明

1、安装的前期准备

1)请确保机床放置区域地面基础牢固，大型机器需要预制水泥地基，地基图另行通知。
2)请预先安装好三相380V，50Hz电源，并确保接地良好，建议附稳压电源。
3)请确保有不低于0.6MPa的气源并且保证压缩空气干燥无水份。
4)请提前准备好润滑油和切屑液，导轨润滑油规格为ISO VG68，选配主轴油冷机为ISO VG10。
5)请买方指定机台的操作人员和维护人员，并指派专门人员协助我公司进行机床的安装调试。

2、调试和验收

标准名称标准号

机床几何精度验收标准JB/T 8771.2-1998
机床定位精度和重复定位精度验收标准JB/T 8771.4-1998或JISB6330
1)在安装调试验收工作之前，由买方按第一条要求做好准备工作。
2)外观检验：买卖双方人员进行外观目测检视，工具及配件依合同及附件清点验收。
3)性能、功能验收：依据双方所确定机械及控制器之供货范围进行验收。
4)机械精度验收：依照我公司提供随机出厂合格证明书上精度检验记录为验收之依据。
5)验收完成后，买方需即时在《安装调试验收单》上签字，一式两份，双方各保管一份。

3、培训

乙方负责为甲方进行技术培训，培训时间为1-2个工作日，培训人员1～5人，培训地点在乙方，也可在甲方公司进行培训。培训内容包括机床结构、性能及功能、数控系统、编程及操作，机床维护保养等知识。培训人员食宿自理。

培训内容

1.操作

1)开机、关机步骤：
2)操作面板按键功能介绍;
3)加工程序的开始、中断、结束的操作讲解;
4)ATC中断后恢复;
5)机床操作注意事项介绍;
6)操作练习。

2.编程

1)坐标系介绍;
2)G指令、M、S、T指令的介绍;
3)程序的组成结构介绍;
4)程序的编辑、存储、使用的方法说明;
5)编程注意事项介绍;
6)编程练习。

3.保养

1)机械结构介绍;
2)日常维护要点介绍;
3)一般故障诊断方法介绍;
4)一般故障排除方法介绍;
5)保养练习。

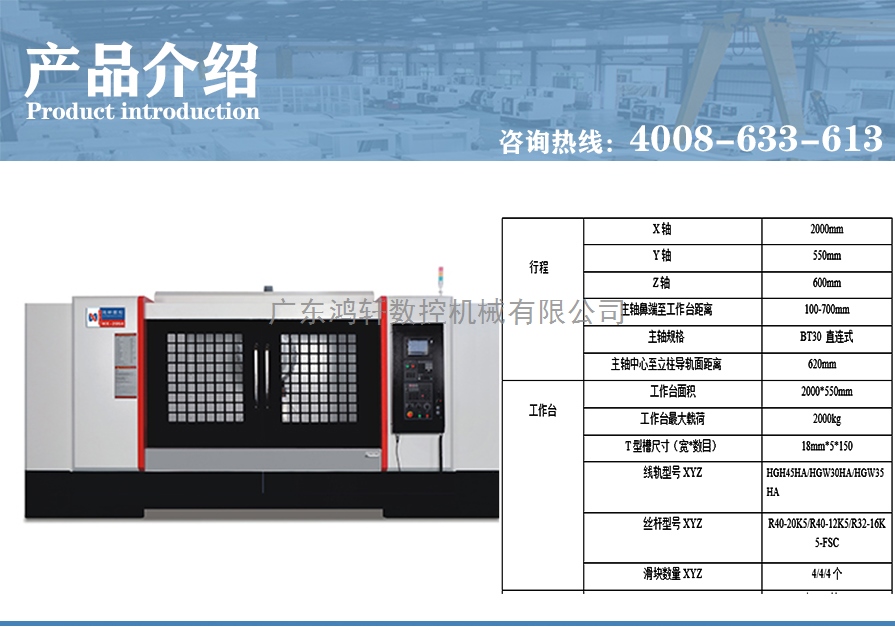

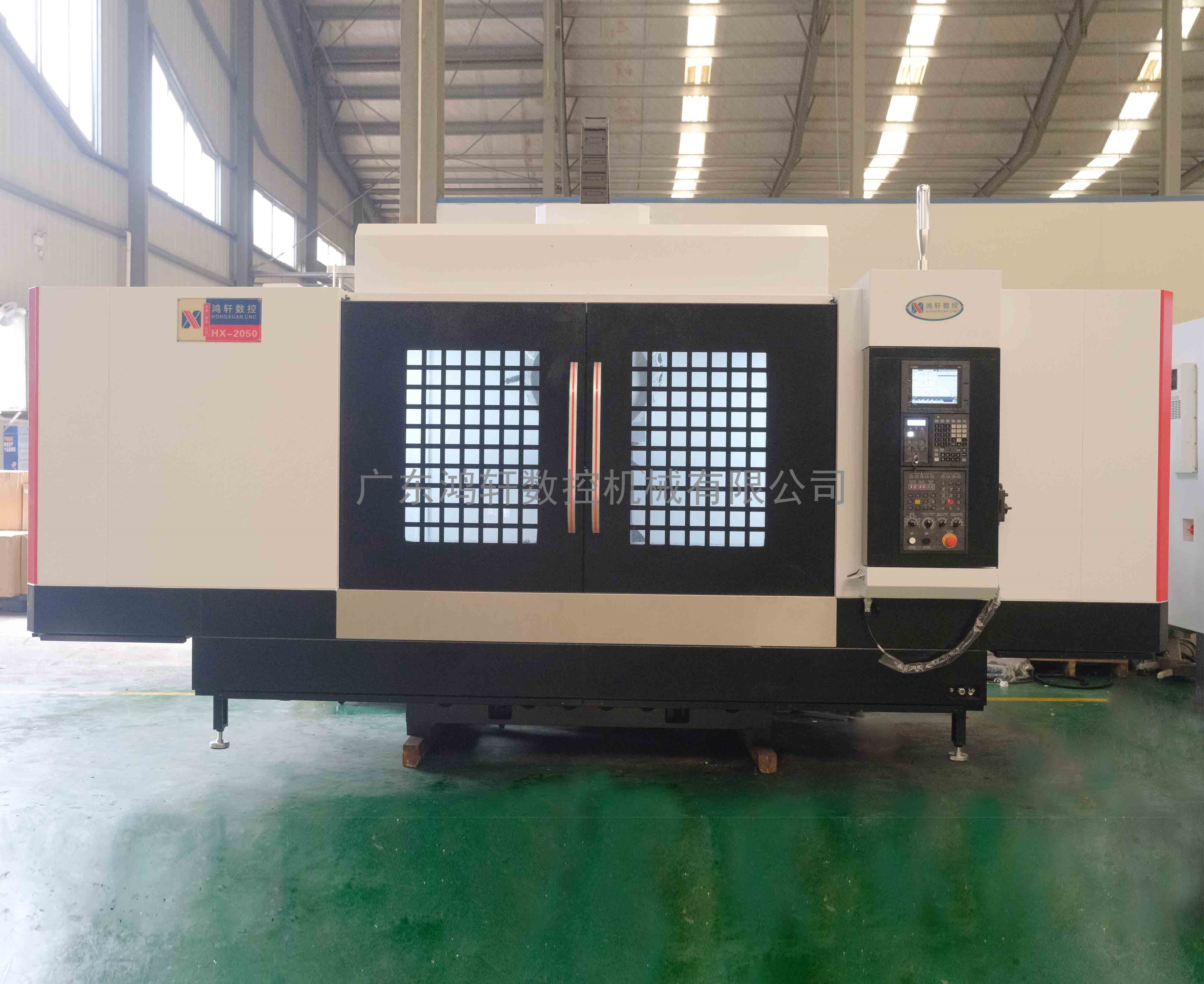

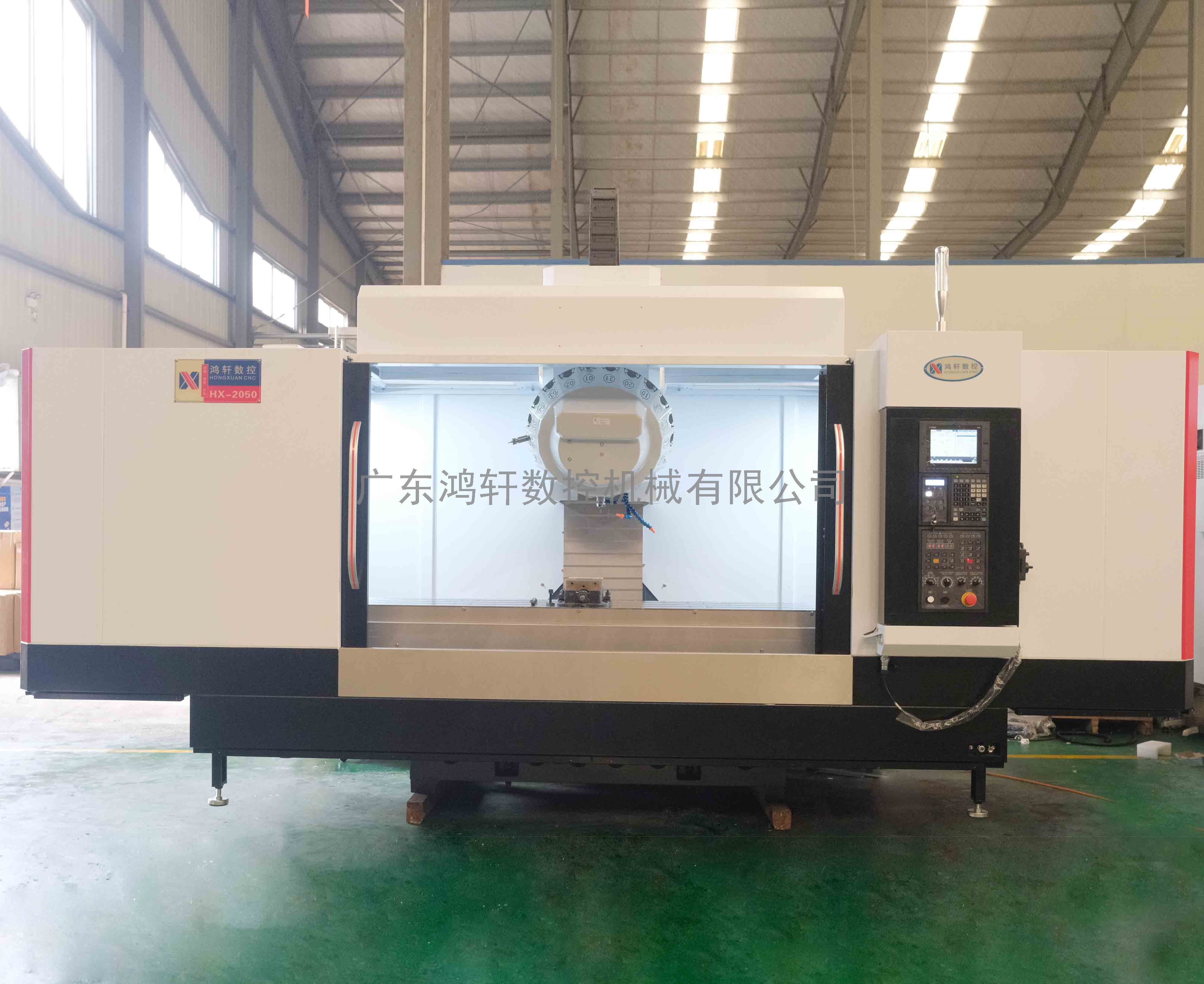

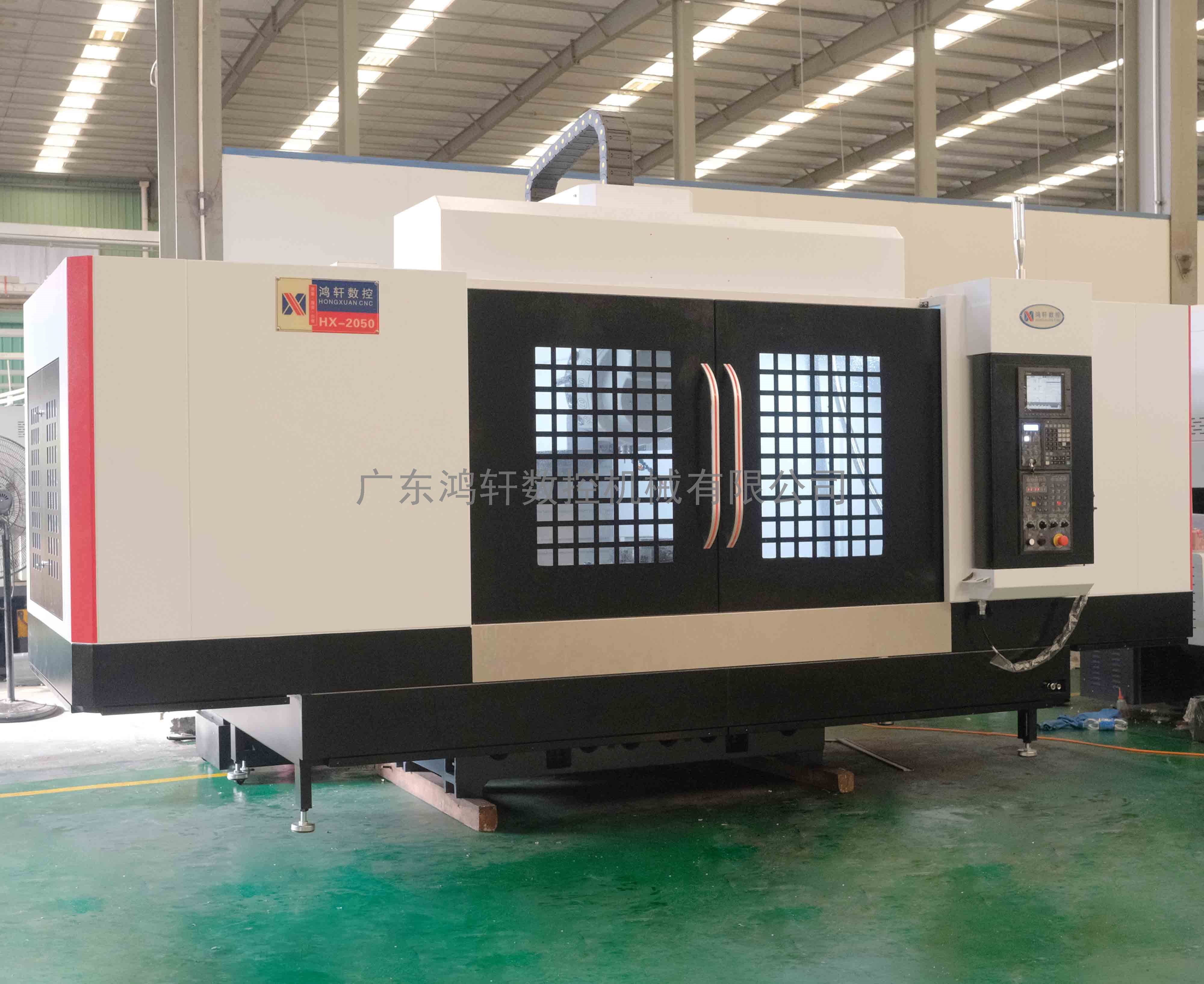

2050型材加工中心

型号：HXCNC-2050

产品介绍产品特点适用范围详细说明

说明
