46ZH turn milling machine

Model:HXCNC-46ZH

Machine features:CNC turning milling compound machine tool is a kind of turning/milling machine that can perform rotating workpiece operations (turning) and rotating tool operations, such as milling and cross drilling. This machine can usually be identified as a hori

Return List

Product DescriptionFeaturesScope of ApplicationDetailed Description

  车铣复合机床是提供广泛的产品组合,在所有加工领域都表现出色。从小型台式车床到大型数控车床,该产品组合包括各种设计,如立式和卧式车床,斜床车床或瑞士型车床。鸿轩数控车床以其卓越的可靠性和精度而着称。对于超大型工件,我们建议使用我们的重型车床,即使在最高的材料去除率下也能提供高精度。鸿轩数控为所有机器提供各种各样的工具和附件,包括车床卡盘,车刀和快速工具架。鸿轩数控 CNC车床可配备换刀装置,6工位刀塔,驱动工具,C轴,杆式装载器盒或芯片输送器。每个产品说明中都包含可选工具和附件列表。所有鸿轩数控 CNC和传统车床均经过德国训练有素的专业人员测试,所有机器均通过CE认证。用户友好的控制,快速简便的维护和低维护是鸿轩数控机器的典型特征。我们的机器在设计时考虑了用户,易于理解和使用。快速简便的维护和低维护是鸿轩数控机器的典型特征。我们的机器在设计时考虑了用户,易于理解和使用。


  车铣复合机床是一种可以实现车削/铣床能够进行旋转工件操作(车削)和旋转工具操作,例如铣削和交叉钻孔。该机器通常可以识别为水平或垂直车床,在一些或所有工具位置上可以使用用于铣削和钻孔的主轴。需要各种操作的零件可以在一个装置中加工,特别是如果副主轴允许零件在加工过程中从一个主轴传递到另一个主轴。最近推出的车床/铣床从车床设计转变为更像混合机床的东西 - 将车床的卡盘和主轴与加工中心的行程和铣削功率相结合

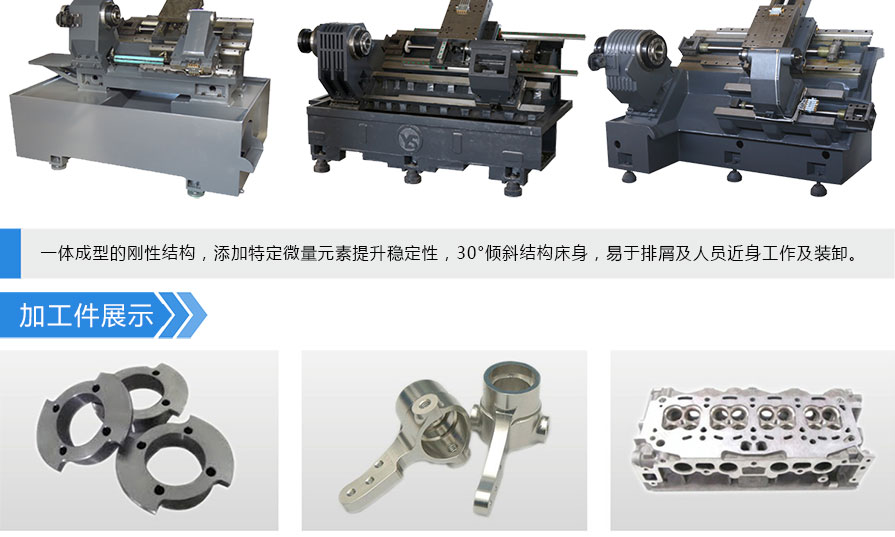

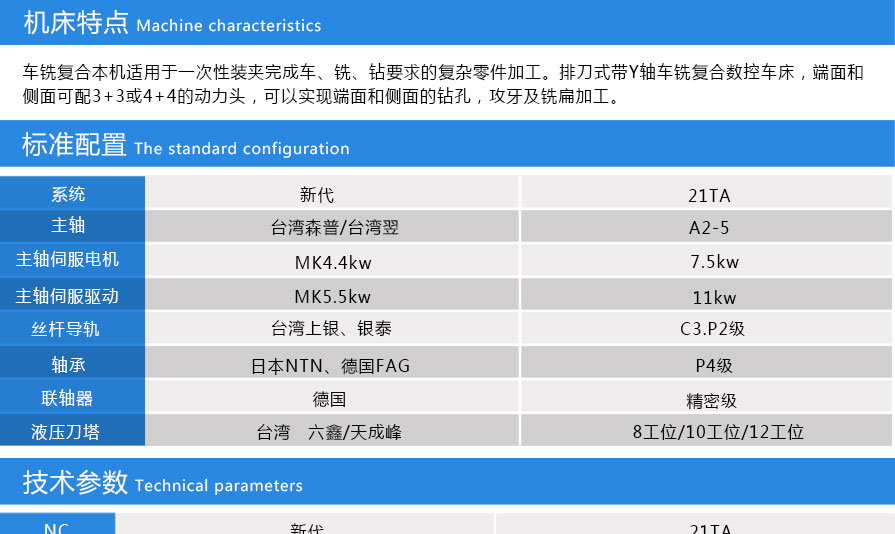

标准配置明细

1 新代21TA 6 自动润滑系统

2 全封闭防护罩 7 切屑液系统

3 5.5KW/7.5KW 8 机床照明LED工作灯

4 刚性功牙 9 豪华双色警示灯

5 USB和以太网接口 10 工具箱和随机技术文件


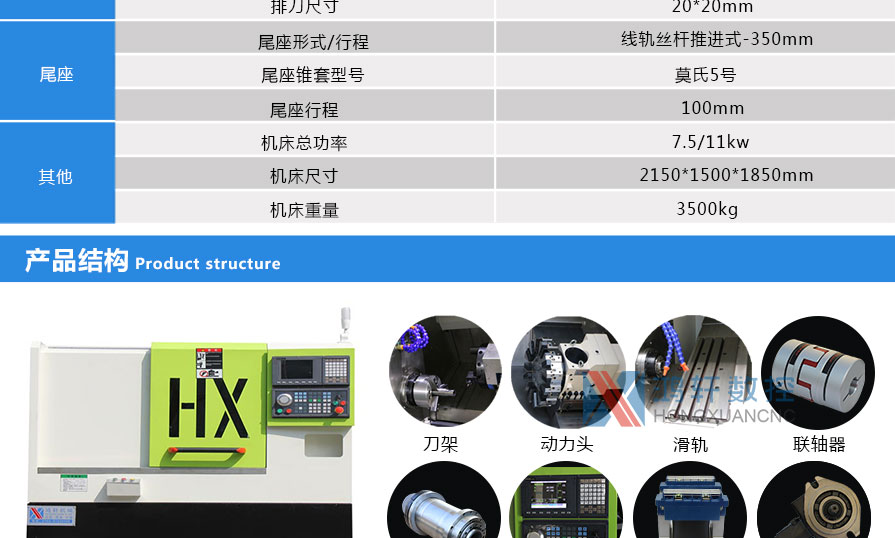

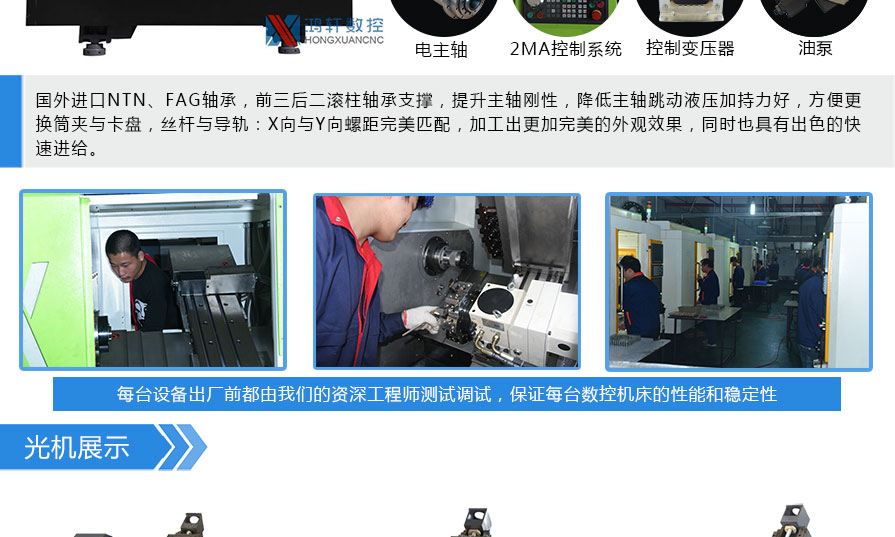

主要部件品牌及规格

序号 部件名称 制造商 品牌来源地 规格

1 机身 鸿轩 中国 46ZH

2 主轴 健春 台湾 A2-5

3 滚珠丝杆 HIWIN/PMI 台湾 4010

4 直线导轨 HIWIN/PMI 台湾 35/35

5 轴承 NSK 日本

6 联轴器 德国

8 控制系统 台湾新代 台湾 21TB

9 主轴伺服单元 新代 台湾 7.5KW/11.0KW

10 三轴伺服单元 安川 日本 1.3KW/1.0KW/1.3KW

11 刀塔 台嘉 台湾 TJ63-8T

12 润滑油泵 台湾 1.5L

13 冷却水泵 洛凯/明泽 中国 450W




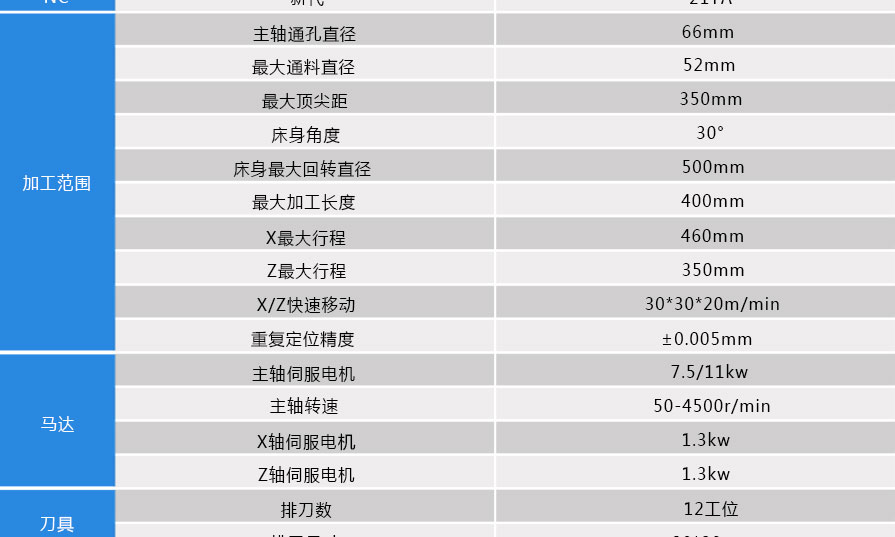

车铣复合机床技术参数

  加工范围

最大回转直径:                         450MM

  最大加工直径(盘类):                420MM

  最大加工直径(轴类):                45MM

  最大加工工件长度:                  150MM

  最大棒料通孔直径:                  45MM

 行程

X轴有效行程(直径):                1000MM

  Y轴有效行程:                          285MM

  Z轴有效行程 :                         450MM

  主轴

主轴鼻端形式 :                        A2-5

  主轴最高转速:                         4500RPM

  主轴通孔直径:                         56MM

  主轴马达功率:                        7.5KW/11KW

  液压卡盘及回转油缸规格:        6寸

  进给

快速移动速率X/Y/Z:               25M/MIN

  X/Y/Z轴伺服电机:                  1.3KW/1.0KW/1.3KW

  动力头

  动力头伺服电机:                     1.8KW

  动力头数量:                            4+4

  动力头规格:                            ER20

  精度 定位精度:                       ±0.005

  重复定位精度:                        ±0.003

 刀塔

  刀塔规格:                              台湾8工位伺服刀塔

  尺寸重量

外型尺寸:                             2200×1680×1900MM

  重量 :                                   3400KG

  1、安装的前期准备

  1)请确保机床放置区域地面基础牢固,大型机器需要预制水泥地基,地基图另行通知。

  2)请预先安装好三相380V,50Hz电源,并确保接地良好,建议附稳压电源。

  3)请确保有不低于0.6MPa的气源并且保证压缩空气干燥无水份。

  4)请提前准备好润滑油和切屑液,导轨润滑油规格为ISO VG68,选配主轴油冷机为ISO VG10。

  5)请买方指定机台的操作人员和维护人员,并指派专门人员协助我公司进行机床的安装调试。

  2、调试和验收

标准名称 标准号

机床几何精度验收标准 JB/T 8771.2-1998

机床定位精度和重复定位精度验收标准 JB/T 8771.4-1998JISB6330


  1)在安装调试验收工作之前,由买方按第一条要求做好准备工作。

  2)外观检验:买卖双方人员进行外观目测检视,工具及配件依合同及附件清点验收。

  3)性能、功能验收:依据双方所确定机械及控制器之供货范围进行验收。

  4)机械精度验收:依照我公司提供随机出厂合格证明书上精度检验记录为验收之依据。

  5)验收完成后,买方需即时在《安装调试验收单》上签字,一式两份,双方各保管一份。

  3、培训

  乙方负责为甲方进行技术培训,培训时间为1-2个工作日,培训人员1~5人,培训地点在乙方,也可在甲方公司进行培训。培训内容包括机床结构、性能及功能、数控系统、编程及操作,机床维护保养等知识。培训人员食宿自理。

  培训内容

  1 操作

  1) 开机、关机步骤:

  2) 操作面板按键功能介绍;

  3) 加工程序的开始、中断、结束的操作讲解;

  4) ATC中断后恢复;

  5) 机床操作注意事项介绍;

  6) 操作练习。

  2 编程

  1) 坐标系介绍;

  2) G指令、M、S、T指令的介绍;

  3) 程序的组成结构介绍;

  4) 程序的编辑、存储、使用的方法说明;

  5) 编程注意事项介绍;

  6) 编程练习。

  3 保养

  1) 机械结构介绍;

  2) 日常维护要点介绍;

  3) 一般故障诊断方法介绍;

  4) 一般故障排除方法介绍;

  5) 保养练习。
